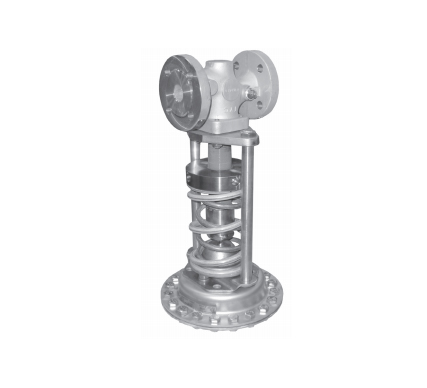

Редукционный клапан давления 41-23

Умный в контроле потока!
Регуляторы SAMSON Тип 41-23 предназначены для регулирования давления. Они состоят из клапана Тип 2412 и привода Тип 2413. Клапан и привод поставляются в отдельных упаковках, их нужно собрать на месте, как описано в настоящей инструкции. Регуляторы прямого действия предназначены для поддержания выходного давления p2 в трубопроводах на заданном постоянном значении. Рабочая среда в технологических и промышленных установках может быть жидкой, газо- или парообразной. Регулятор рассчитан для определённых условий (например, рабочая среда, температура, макс. перепад давления). Соответственно, заказчик должен использовать регулятор только на тех участках, где условия работы соответствуют расчётным параметрам, указанным при заказе. Если заказчик планирует использовать привод для иных целей или в иных условиях, ему следует обсудить это со специалистами SAMSON.

Регуляторы давления прямого действия

Регуляторы давления прямого действия представляют собой устройства, которые для регулирования используют энергию рабочей среды и при этом развивается достаточное усилие для приведения в действия регулирующего органа – штока плунжера и плунжера. Такие регуляторы состоят из клапана и привода, открывающего или закрывающего клапан при изменении давления. Эти приборы являются пропорциональными регуляторами. Всякому отклонению от установленного заданного значения соответствует определенное положение плунжера клапана.

Проходные, трехходовые и угловые клапаны

Клапан служит для регулирования при подключенном пневматическом или электрическом регуляторе (TR). Одновременно клапан выполняет функции отсечного запорного клапана, приводимого в действие по сигналу, поступающему от схемы блокировки, а также срабатывающих при отключении вспомогательной энергии. Клапан проверен объединением технадзора ФРГ (TUV) по типовым испытаниям согласно DIN 32730 и соответствует по характеристикам регулирования и безопасности этому стандарту. В стандартном исполнении клапан пригоден для воды и водяного пара до температуры 220°С, в исполнении с изолирующей частью - до 350 °С при технических параметрах по давлению, указанных в таблице 1, и температуре окружающей среды 50 °С. Для исключения попадания грязи и обеспечения герметичного закрытия следует на трубопроводе перед клапаном устанавливать грязеуловитель (например тип 2 NI по типовому листу Т1015). Корпус клапана из серого чугуна, чугуна с шаровидным графитом, стального литья, коррозионно-стойкого стального литья, а также кованой стали С22.8 и WN 1.4571.

Регулирующие клапаны серии V2001

Регулирующие клапаны для теплофикационных технологических установок с органическими теплоносителями по DIN 4745 В зависимости от требований Вашей установки, трёхходовой клапан V2001 может использоваться как смеситель или распределитель, оснащённый пневматическими или электрическими сервоприводами: - электропневматический сервопривод со встроенным i/p позиционным регулятором для V2001-IP или - пневматический сервопривод для V2001-PP или - электрические сервоприводы для V2001-E1 или V2001-E2 Корпус клапана может поставляться в следующем исполнении: - чугун PN 10 и 16 или - стальное литьё PN 10, 16, 25 и 40 Конус клапана - с металлическим уплотнением В качестве опции предлагается оборудование сервоклапанов позиционным регулятором, датчиком сигнала граничного состояния и дистанционным датчиком сопротивления.

Пневматический или электропневматический позиционер Тип 3760

Пневматический или электропневмати- ческий позиционер служит для установления связи между положением клапана (регулируемая величина) и управляющим сигналом (задающее воздействие). При этом они сравнивают поступающий от регулирующего или управляющего устройства сигнал с ходом исполнительного органа и управляет пневматическим давлением исполнительного импульса (выходная величина). Позиционер состоит в основном из пневматического блока с хомутом (10), измерительной пружиной (7), рычагом мембраны (4) и усилительного реле (12) со сдвоенным конусом (13). Электропневматический позиционер оснащен дополнительно блоком электропневматического преобразователя (2). Позиционер предназначен для прямого монтажа на сервоприводе SAMSON типа 3277

Электропневматический позиционер Тип 4863

Позиционеры обеспечивают заданную координацию положения клапана (регулируемая величина х) и входного электрического или пневматического сигнала (управляющий сигнал w). Они сравнивают входной сигнал, поступающий от контроллера, с ходом исполнительного механизма и выдают соответствующий выходной сигнал давления pst ( выходная величина у).
